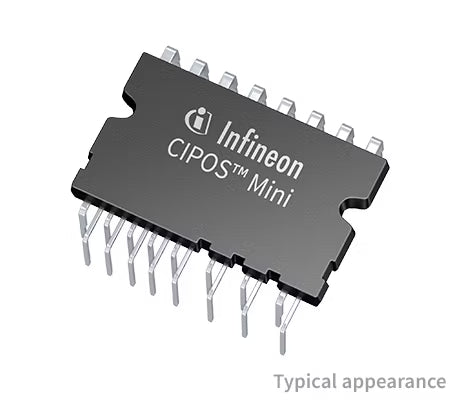

IGCM10F60GAXKMA1 Infineon CIPOS Mini Intelligent Power Modul 396 Stk.
Normaler Preis
€2.101,34
inc. VAT
Infineon IGCM10F60GA CIPOS™ Mini Intelligentes Leistungsmodul (IPM) – 3-Phasen-Wechselrichter, 600 V, 10 A, DIP 36×21, Rohr zu 396 Stück, Datumscode 2151. Integriert sechs RC-Drives IGBTs mit einem SOI-Gate-Treiber, Bootstrap-Schaltung, Überstromabschaltung, Unterspannungssperre und einem eingebauten NTC-Thermistor in einem vollständig isolierten, dualen, vergossenen Modul. Entwickelt für drehzahlgeregelte 3-Phasen-Motorantriebe in Haushaltsgeräten und Industrieanlagen mit geringer Leistung.
Auf Lager verfügbar — Versand innerhalb von 3 Tagen nach Zahlungseingang.
Produktübersicht
| Teilenummer | IGCM10F60GA (IGCM10F60GAXKMA1) |
| Datumscode | 2151 |
| Menge | 396 Stück (Rohr) |
| Produkttyp | CIPOS™ Mini Intelligentes Leistungsmodul (IPM), 3-Phasen-Wechselrichter |
| Gehäuse | DIP 36×21, vollständig isoliertes Dual-Inline-Vergussmodul |
| Montageart | Durchsteckmontage |
| Max. Sperrspannung (VCES) | 600 V |
| DC-Zwischenkreis-Versorgungsspannung (VPN) | 0 – 400 V (Stoß max. 500 V) |
| Ausgangsstrom (TC = 25 °C) | ±10 A |
| Ausgangsstrom (TC = 100 °C) | ±6 A |
| Spitzenkollektorstrom (IC Peak, <1 ms) | ±20 A |
| Verlustleistung pro IGBT | 26,1 W |
| Thermischer Widerstand Sperrschicht zu Gehäuse (RthJC) | 4,79 K/W max. pro IGBT |
| Steuerversorgungsspannung Low-Side (VDD) | 14,0 – 18,5 V (typ. 15 V) |
| Max. PWM-Trägerfrequenz | 20 kHz |
| Interne Totzeit | 380 ns typ. |
| Kurzschlussfestigkeit | 5 µs (VDC ≤ 400 V, TJ = 150 °C) |
| Betriebs-Sperrschichttemperatur | −40 °C bis +150 °C |
| Betriebs-Gehäusetemperatur | −40 °C bis +125 °C |
| Isolationsprüfspannung (VISO) | 2000 V RMS |
| Schutzfunktionen | Überstromabschaltung, Unterspannungssperre (alle Kanäle), Querleitungsschutz, eingebauter NTC-Thermistor |
| Logikeingangskompatibilität | 3,3 V und 5 V (LSTTL / CMOS) |
| UL-Zertifizierung | Ja — Datei E314539 |
| RoHS-konform | Ja — bleifreie Anschlussbeschichtung |
| Zustand | Neu — Originalverpackung (OVP) |
Anwendungen
- Drehzahlgeregelte 3-Phasen-Motorantriebe in Haushaltsgeräten (Waschmaschinen, Klimaanlagen, Kühlschrankkompressoren)
- HVAC-Lüfter- und Pumpenmotorsteuerung in privaten und leichten gewerblichen Systemen
- Industrielle Motorantriebe mit geringer Leistung und Automatisierungsgeräte
- Designs, die einen integrierten Gate-Treiber, Bootstrap-Versorgung und Schutz in einem kompakten Durchsteckmodul erfordern
