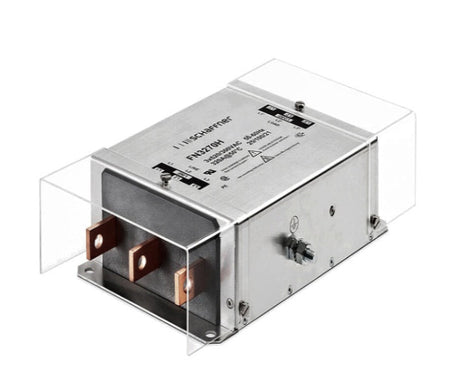

FN3270H-50-34 Schaffner 3-Phasen EMV/RFI-Filter
Normaler Preis
€194,99
Normaler Preis
-22%
€249,99
Ausverkaufspreis
€194,99
Die endgültigen
Versandkosten
werden erst an der Kasse berechnet.
Legen Sie den Artikel in den Warenkorb, um die voraussichtlichen Versandkosten zu erfahren.
Legen Sie den Artikel in den Warenkorb, um die voraussichtlichen Versandkosten zu erfahren.
Schaffner FN3270H-50-34 3-Phasen EMV/RFI-Filter – 50 A, 3× 520/300 VAC, 50–60 Hz, IP20, berührungssichere Anschlussklemmen, 35 mm² / AWG 2, 1,2 kg, EN 61800-3/A11, UL/CSA/IEC. Kompakter Dreiphasen-Leitungsfilter für drehzahlvariable Antriebe, Frequenzumrichter und Servoantriebe; bietet eine Dämpfungsleistung zur Erfüllung von EN 61800-3/A11 unter Volllastbedingungen.
Auf Lager verfügbar – Versand innerhalb von 3 Tagen nach Zahlungseingang.
Produktübersicht
| Teilenummer | FN3270H-50-34 |
| Produkttyp | 3-Phasen EMV/RFI-Filter, FN3270H-Serie |
| Nennstrom | 50 A bei 50 °C (55 A bei 40 °C) |
| Max. Dauerbetriebsspannung | 3× 520/300 VAC |
| Nennbetriebsspannung | 480 VAC +10% |
| Typische Antriebsleistung | 30 kW | Betriebsfrequenz | DC bis 60 Hz |
| Ableitstrom bei 520 VAC/50 Hz | 3,4 mA |
| Verlustleistung bei 25 °C / 50 Hz | 12,8 W |
| Überlastfähigkeit | 4-facher Nennstrom beim Einschalten; 1,5-fach für 1 min, einmal pro Stunde |
| Hochspannungstestspannung | P→E: 2750 VDC / 2 s; P→P: 2250 VDC / 2 s |
| Eingangs-/Ausgangsanschluss (-34) | Anschlussklemme – massiv: 35 mm² / AWG 2; flexibel: 25 mm² / AWG 2; Drehmoment: 4,0–4,5 Nm |
| Schutzart | IP20 |
| Temperaturbereich | –25 bis +100 °C (Betrieb und Lagerung) |
| Entflammbarkeit | UL 94 V-0 |
| Normen | UL 1283, CSA 22.2 Nr. 8, IEC/EN 60939, EN 61800-3/A11 |
| Zulassungen | UL, CSA, CE, UKCA, RoHS |
| MTBF | >320.000 h bei 50 °C / 480 V (Mil-HB-217F) |
| Abmessungen (A × B × C) | 170 × 85 × 80 mm |
| Gewicht | 1,2 kg |
| Montage | Chassis- / Panelmontage |
| Zustand | Neu in Originalverpackung (OVP) |
Anwendungen
- EMV-Leitungsfilterung für drehzahlvariable Antriebe und Frequenzumrichter in industriellen Motorantriebssystemen
- Servoantriebs- und Bewegungssteuerungsinstallationen, die eine EN 61800-3/A11 konforme EMI-Unterdrückung erfordern
- Schrankmontierte EMV-Filterung für 30-kW-Antriebssysteme in der Fertigungs- und Prozessautomatisierung
- Industrielle Leistungselektronik, bei der ein kompaktes, leichtes Filterdesign in beengten Panels erforderlich ist
