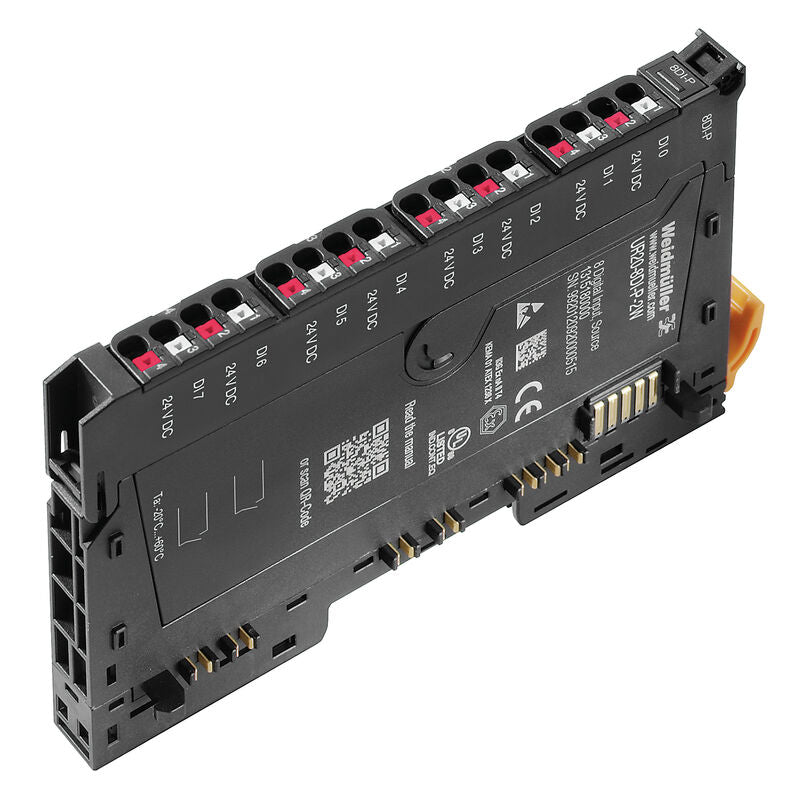

Weidmüller UR20-8DI-P-2W
Legen Sie den Artikel in den Warenkorb, um die voraussichtlichen Versandkosten zu erfahren.
Weidmüller UR20-8DI-P-2W / Lenze W560-C-3E-003 – digitales Eingangsmodul, 8 Kanäle, P-schaltend, 2-Leiter-Anschluss, 24 V DC, PUSH IN, IP20, u-remote-System, Bestell-Nr. 1315180000. Ein 8-kanaliges P-schaltendes digitales Eingangsmodul für das u-remote-System, ausgelegt für die zuverlässige Erfassung binärer Steuersignale von Sensoren, Transmittern, Schaltern und Näherungsschaltern in 2-Leiter-Anschlusstechnik. Vollständig konform mit IEC 61131-2 Typen 1 und 3, mit konfigurierbarem Eingangsfilter und integrierter Sensorversorgung. Verpolungsschutz und Moduldiagnose gewährleisten einen zuverlässigen Betrieb. Die Modulelektronik versorgt angeschlossene Sensoren aus dem Eingangsstrompfad (UIN). Kompatibel mit allen u-remote Feldbuskopfstationen.
Auf Lager verfügbar – Versand innerhalb von 3 Tagen nach Zahlungseingang.
Produktübersicht
| Hersteller | Weidmüller Interface GmbH & Co. KG |
| Typ | UR20-8DI-P-2W |
| Bestellnummer | 1315180000 |
| GTIN (EAN) | 4050118118155 |
| Systemreferenz | Lenze W560-C-3E-003 |
| Produkttyp | Remote I/O-Modul, IP20, Digitale Signale, Eingang, 8-kanalig, 2-Leiter-Anschluss |
| Modultyp | Digitales Eingangsmodul |
| Anzahl der digitalen Eingänge | 8 |
| Eingangs-Schaltart | P-schaltend (PNP) |
| Eingangstyp | Typen 1 und 3, EN 61131-2 |
| Eingangsspannung, hoch | >11 V |
| Eingangsspannung, niedrig | <5 V |
| Eingangsfilter | Konfigurierbar |
| Sensoranschluss | 2-Draht |
| Mögliche Verbindung | 2-Draht, Einzelleiter |
| Sensorversorgung | Ja |
| Verpolungsschutz | Ja |
| Moduldiagnose | Ja |
| Einzelkanaldiagnose | Nein |
| Galvanische Trennung | 500 V DC zwischen den Strompfaden |
| Versorgungsspannung | 24 V DC +20% / –15%, über Systembus |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Stromaufnahme aus IIN | 30 mA |
| Prozessdaten | 1 Byte |
| Anschlussart | PUSH IN |
| Leiterquerschnitt | 0,14 mm²–1,5 mm² (AWG 26–16), starr und feindrähtig |
| Feldbusprotokolle | PROFINET IRT/RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN, IEC 61162-450 |
| Schnittstelle | u-remote Systembus |
| Übertragungsgeschwindigkeit, max. | 48 Mbit/s |
| Montage | TS 35 DIN-Schiene |
| Betriebstemperatur | –20°C bis +60°C |
| Lagertemperatur | –40°C bis +85°C |
| Abmessungen (B × H × T) | 11,5 mm × 120 mm × 76 mm |
| Nettogewicht | 85 g |
| UL 94 Entflammbarkeitsklasse | V-0 |
| Verschmutzungsgrad | 2 |
| Prüfspannung | 500 V |
| Überspannungskategorie | II |
| Schwingungsfestigkeit | 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude; 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung (IEC 60068-2-6) |
| Schock | 15 g über 11 ms, halbsinusförmig (IEC 60068-2-27) |
| RoHS-Konformität | Konform mit Ausnahmeregelung (7a, 7cI) |
| REACH SVHC | Blei 7439-92-1 |
| Product Carbon Footprint | 8,684 kg CO₂-Äquivalent (von der Wiege bis zum Werkstor) | Zulassungen / Zertifizierungen | CE, UKCA, cULus (E141197), cULusEX (E223527), ATEX, IECEx, ClassNK, DNV, KR, ABS, KoreaCert, RoHS-konform |
| Zustand | Neu – in Originalverpackung (OVP) |
Anwendungen
- Binäre Signalerfassung von Sensoren, Transmittern, Schaltern und Näherungsschaltern mit 8 P-schaltenden Eingängen (IEC 61131-2 Typen 1 und 3) in platzsparender 2-Leiter-Anschlusstechnik für vereinfachte Feldverdrahtung in u-remote I/O-Stationen
- Flexible Feldinstallation durch konfigurierbare Eingangsfilter und integrierte Sensorversorgung, wodurch sich das Modul an eine Vielzahl von Sensortypen und anwendungsspezifischen Störungsumgebungen in der Maschinen- und Prozessautomatisierung anpassen lässt
- Zuverlässige digitale Eingangsdatenerfassung mit Verpolungsschutz, klaren High/Low-Spannungsschwellen (>11 V / <5 V) und 500 V DC galvanischer Trennung zwischen Strompfaden für rauschunempfindliche Signalverarbeitung
- Kompakte DIN-Schienenmontage in einem 11,5 mm breiten Modul mit PUSH IN-Verdrahtungstechnik, die sowohl 2-Leiter- als auch Einzelleiteranschlüsse für eine schnelle, werkzeuglose Inbetriebnahme in dezentralen u-remote-Architekturen unterstützt
- Installationen in explosionsgefährdeten Bereichen (ATEX/IECEx) und Marineanwendungen, die zertifizierte digitale Eingangsmodule mit ABS-, ClassNK-, DNV- und KR-Zulassungen erfordern
