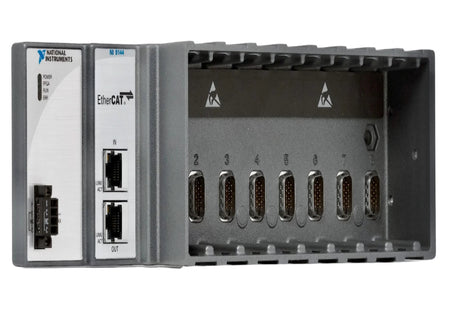

National Instruments NI 9144 (NI9144) - EtherCAT Slave Expansion Chassis
National Instruments NI 9144 (NI9144) - EtherCAT Slave Expansion Chassis

Chassis di espansione slave EtherCAT National Instruments NI 9144

Solo 1 rimasto/i
€1.452,00 inc. VAT
PDF Visualizza la scheda tecnica
Spedizione finale calcolato al momento del pagamento.
Aggiungi al carrello per visualizzare il costo di spedizione stimato.

Preventivo rapido

Offriamo sconti per quantità. Inviateci una richiesta di offerta se siete interessati all'acquisto di più unità o se necessitate di un preventivo formale per effettuare un acquisto!

Dettagli del prodotto

Chassis di espansione slave EtherCAT NI 9144 di National Instruments — 8 slot per moduli I/O serie C. Chassis di espansione Ethernet deterministico per sistemi NI CompactRIO e PAC, che supporta fino a 256 ingressi analogici, 128 uscite analogiche o 256 canali I/O digitali. Due porte Ethernet consentono il collegamento in daisy-chain di chassis slave aggiuntivi; la FPGA integrata è programmabile tramite il modulo LabVIEW FPGA per l'elaborazione inline ad alta velocità e la temporizzazione I/O personalizzabile.

Disponibile a magazzino — spedizione entro 3 giorni dal pagamento.

Panoramica del prodotto

Numero di parte NI 9144 (ordine n. 780438-01)
Tipo di prodotto Chassis di espansione slave EtherCAT
Slot modulo 8 (moduli I/O serie C)
Max. canali per chassis 256 ingressi analogici / 128 uscite analogiche / 256 I/O digitali
Risoluzione analogica Fino a 24 bit
FPGA Xilinx Spartan-3 da 2M gate (programmabile tramite modulo LabVIEW FPGA)
Interfaccia di rete Ethernet 100BASE-TX, EtherCAT, 100 Mbit/s
Porte Ethernet 2 (supporta il collegamento in daisy-chain di chassis aggiuntivi)
Max. distanza di cablaggio 100 m per segmento
Intervallo alimentazione Da 9 a 30 V CC (raccomandato: 24 V CC, 48 W)
Consumo energetico 20 W massimo
Temperatura di esercizio Da –40 a +70 °C
Temperatura di stoccaggio Da –40 a +85 °C
Protezione ingresso IP40
Umidità relativa Dal 10 al 90%, senza condensa
Shock operativo 30 g / 11 ms e 50 g / 3 ms semisinusoidale (IEC 60068-2-27)
Vibrazione operativa 5 g, 10–500 Hz sinusoidale; 5 grms casuale (IEC 60068-2-64)
Dimensioni (L × L × A) 284 × 88,1 × 58,9 mm
Peso 906 g
Standard di sicurezza IEC/EN 61010-1, UL 61010-1, CSA 61010-1
EMC EN 61326, EN 55011, FCC 47 CFR Parte 15B — Classe A
Conformità CE 2006/95/CE (LVD), 2004/108/CE (EMC)
Luoghi pericolosi Classe I, Div. 2, Gruppi A–D, T4 (UL/C-UL); Ex nA IIC T4 (DEMKO)
Software compatibile LabVIEW, LabVIEW Real-Time Module, LabVIEW FPGA Module
Condizione Nuovo nella confezione originale (OVP)

Applicazioni

  • Espansione I/O distribuita deterministica per sistemi NI CompactRIO, PXI in tempo reale e controller industriali
  • Acquisizione e controllo dati critici in tempo reale nella produzione, nei test automobilistici e nell'automazione di processo
  • Reti EtherCAT multi-chassis con espansione slave a margherita per un elevato numero di canali
  • Elaborazione del segnale in linea ad alta velocità e temporizzazione I/O personalizzata utilizzando la FPGA programmabile con LabVIEW integrata
  • Sistemi di misurazione industriali che richiedono un'ampia gamma di temperature e resistenza a urti/vibrazioni
