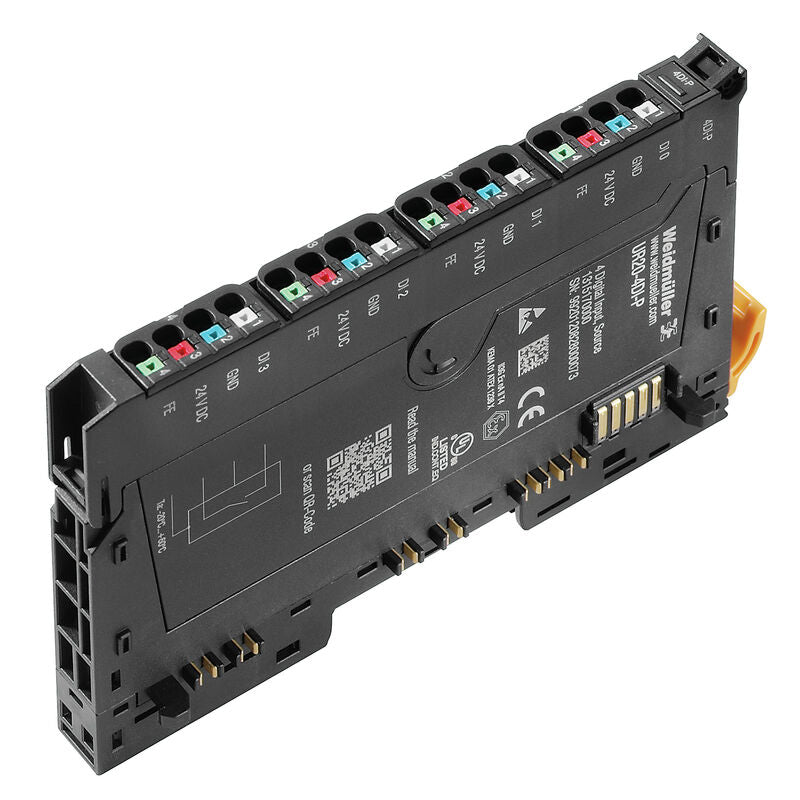

Weidmüller UR20-4DI-P
Aggiungi al carrello per visualizzare il costo di spedizione stimato.
Weidmüller UR20-4DI-P / Lenze W560-C-2E-003 — modulo di ingresso digitale, 4 canali, commutazione P, 24 V DC, PUSH IN, IP20, sistema u-remote, numero d'ordine 1315170000. Un modulo di ingresso digitale a 4 canali con commutazione P per il sistema u-remote, progettato per ricevere segnali di controllo binari da sensori, trasmettitori, interruttori e interruttori di prossimità. Conforme a IEC 61131-2 e in grado di accettare sensori di Tipo 1 e Tipo 3, il modulo presenta un filtro di ingresso configurabile, un'alimentazione sensore integrata fino a 750 mA (nominale) e protezione da inversione di polarità. I collegamenti sensore supportano topologie a 2 fili, 3 fili e 3 fili + FE, con diagnostica a livello di modulo e una frequenza di ingresso fino a 1 kHz. L'elettronica del modulo alimenta i sensori collegati dal percorso della corrente di ingresso (UIN). Compatibile con tutte le stazioni testa fieldbus u-remote.
Disponibile a magazzino — spedizione entro 3 giorni dal pagamento.
Panoramica del prodotto
| Produttore | Weidmüller Interface GmbH & Co. KG |
| Tipo | UR20-4DI-P |
| Numero d'ordine | 1315170000 |
| GTIN (EAN) | 4050118118254 |
| Riferimento di sistema | Lenze W560-C-2E-003 |
| Tipo di prodotto | Modulo I/O remoto, IP20, Segnali digitali, Ingresso, 4 canali, Connessione PUSH IN |
| Tipo di modulo | Modulo di ingresso digitale — 4 canali, commutazione P |
| Numero di ingressi digitali | 4 |
| Tipo di ingresso | Tipi 1 e 3, EN 61131-2 |
| Filtro di ingresso | Configurabile |
| Frequenza di ingresso max. | 1 kHz |
| Tensione di ingresso, alta | >11 V |
| Tensione di ingresso, bassa | <5 V |
| Alimentazione sensore | Sì — min. 0 mA, nominale 750 mA, max. 8000 mA |
| Connessione sensore | 2 fili, 3 fili, 3 fili + FE |
| Protezione da inversione di polarità | Sì |
| Diagnosi modulo | Sì |
| Diagnosi canale singolo | No |
| Dati di processo | 4 bit |
| Dati diagnostici | 1 bit |
| Tensione di alimentazione | 24 V DC +20% / –15%, tramite bus di sistema |
| Assorbimento di corrente da Isys, tip. | 8 mA |
| Assorbimento di corrente da IIN | 10 mA + carico |
| Isolamento galvanico | 500 V DC tra i percorsi di corrente |
| Tipo di connessione | PUSH IN |
| Sezione del filo | 0.14 mm²–1.5 mm² (AWG 26–16), solido e a trefoli sottili |
| Protocolli Fieldbus | PROFINET IRT/RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN, IEC 61162-450 |
| Interfaccia | Bus di sistema u-remote |
| Velocità di trasmissione, max. | 48 Mbit/s |
| Montaggio | Guida DIN TS 35 |
| Temperatura di esercizio | da –20°C a +60°C |
| Temperatura di stoccaggio | da –40°C a +85°C |
| Dimensioni (L × A × P) | 11.5 mm × 120 mm × 76 mm |
| Dimensione di montaggio – altezza | 128 mm |
| Peso netto | 87 g |
| Classe di infiammabilità UL 94 | V-0 |
| Grado di inquinamento | 2 |
| Tensione di prova | 500 V |
| Categoria di sovratensione | II |
| Resistenza alle vibrazioni | 5 Hz ≤ f ≤ 8.4 Hz: ampiezza 3.5 mm; 8.4 Hz ≤ f ≤ 150 Hz: accelerazione 1 g (IEC 60068-2-6) |
| Shock | 15 g per 11 ms, onda sinusoidale dimezzata (IEC 60068-2-27) |
| Umidità dell'aria (funzionamento/stoccaggio/trasporto) | Dal 10% al 95%, senza condensa (DIN EN 61131-2) |
| Pressione atmosferica (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m, DIN EN 61131-2) |
| Conformità RoHS | Conforme con esenzione (7a, 7cI) |
| REACH SVHC | Piombo 7439-92-1 |
| Approvazioni / certificazioni | CE, UKCA, cULus (E141197), cULusEX (E223527), ATEX, IECEx, ClassNK, DNV, KR, ABS, KoreaCert, conforme RoHS |
| Condizione | Nuovo — nella confezione originale (OVP) |
Applicazioni
- Acquisizione di segnali binari da sensori PNP (commutazione P), trasmettitori, interruttori meccanici e interruttori di prossimità nell'automazione di macchine e impianti, con supporto per dispositivi di campo di Tipo 1 e Tipo 3 secondo IEC 61131-2
- Topologie di sensori flessibili a 2 fili, 3 fili e 3 fili + FE con alimentazione sensore integrata (fino a 750 mA nominali) direttamente dal percorso di corrente in ingresso, eliminando la necessità di moduli di distribuzione di alimentazione sensore separati
- Applicazioni che richiedono un filtraggio di ingresso configurabile per sopprimere il rumore del segnale o il rimbalzo dei contatti, con diagnostica a livello di modulo per una rapida rilevazione dei guasti nella stazione u-remote
- Soluzioni di ingresso digitale compatte a 4 canali dove lo spazio sulla guida DIN è critico — il contenitore largo 11.5 mm offre un ingombro ridotto senza sacrificare la flessibilità di connessione
- Installazioni in aree pericolose (ATEX/IECEx) e applicazioni marine che richiedono moduli di ingresso digitale certificati con approvazioni ABS, ClassNK, DNV e KR
