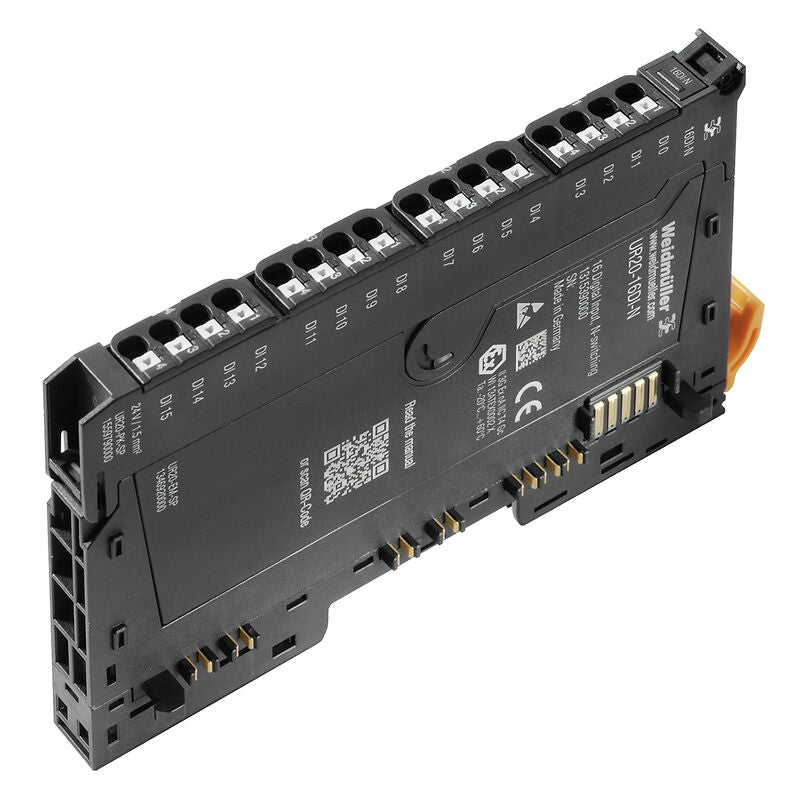

Weidmüller UR20-16DI-N
Aggiungi al carrello per visualizzare il costo di spedizione stimato.
Weidmüller UR20-16DI-N / Lenze W560-C-4E-001 — Modulo di ingresso digitale a 16 canali, commutazione N, protezione da inversione di polarità, unipolare, 24 V DC, PUSH IN, IP20, sistema u-remote, codice ordine 1315390000. Un modulo di ingresso digitale a 16 canali con commutazione N (NPN) per il sistema u-remote, progettato per ricevere segnali di controllo binari da sensori, trasmettitori, interruttori e interruttori di prossimità. Tutti i 16 ingressi sono completamente conformi a IEC 61131-2 e supportano sensori di Tipo 1 e Tipo 3 con un filtro di ingresso di 3 ms. La protezione da inversione di polarità è fornita di serie. La diagnostica a livello di modulo è disponibile tramite un LED di messaggio collettivo nella parte superiore del modulo. I sensori si collegano tramite morsetti unipolari PUSH IN che accettano conduttori da 0,14 mm² a 1,5 mm². L'elettronica del modulo alimenta i sensori collegati dal percorso di corrente di ingresso (UIN). Compatibile con tutte le stazioni di testa fieldbus u-remote.
Disponibile a magazzino — spedizione entro 3 giorni dal pagamento.
Panoramica del prodotto
| Produttore | Weidmüller Interface GmbH & Co. KG |
| Tipo | UR20-16DI-N |
| Numero d'ordine | 1315390000 |
| GTIN (EAN) | 4050118118582 |
| Riferimento del sistema | Lenze W560-C-4E-001 |
| Tipo di prodotto | Modulo I/O remoto, IP20, Segnali digitali, Ingresso, 16 canali, Connessione PUSH IN |
| Tipo di modulo | Modulo di ingresso digitale — 16 canali, commutazione N, unipolare |
| Numero di ingressi digitali | 16 |
| Tipo di ingresso | Tipi 1 e 3, EN 61131-2 |
| Filtro di ingresso | 3 ms |
| Tensione di ingresso, alta | < –11 V riferito a +24 V dell'alimentazione di ingresso UIN |
| Tensione di ingresso, bassa | > –5 V riferito a +24 V dell'alimentazione di ingresso UIN |
| Protezione da inversione di polarità | Sì |
| Alimentazione del sensore | No |
| Connessione sensore | Unipolare |
| Diagnostica del modulo | Sì |
| Diagnostica del singolo canale | No |
| Dati diagnostici | 1 Byte |
| Tensione di alimentazione | 24 V DC +20% / –15%, tramite bus di sistema |
| Consumo di corrente da Isys, tip. | 8 mA |
| Consumo di corrente da IIN | <15 mA |
| Isolamento galvanico | 500 V DC tra i percorsi di corrente |
| Tipo di connessione | PUSH IN |
| Sezione del filo | 0.14 mm²–1.5 mm² (AWG 26–16), solido e a trefoli sottili |
| Protocolli Fieldbus | PROFINET IRT/RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN, IEC 61162-450 |
| Interfaccia | bus di sistema u-remote |
| Velocità di trasmissione, max. | 48 Mbit/s |
| Montaggio | Guida DIN TS 35 |
| Temperatura di esercizio | Da –20°C a +60°C |
| Temperatura di stoccaggio | Da –40°C a +85°C |
| Dimensioni (L × A × P) | 11.5 mm × 120 mm × 76 mm |
| Dimensione di montaggio – altezza | 128 mm |
| Peso netto | 86 g |
| Classe di infiammabilità UL 94 | V-0 |
| Grado di inquinamento | 2 |
| Tensione di prova | 500 V |
| Categoria di sovratensione | II |
| Resistenza alle vibrazioni | 5 Hz ≤ f ≤ 8.4 Hz: ampiezza 3.5 mm; 8.4 Hz ≤ f ≤ 150 Hz: accelerazione 1 g (IEC 60068-2-6) |
| Shock | 15 g per 11 ms, onda semi-sinusoidale (IEC 60068-2-27) |
| Umidità dell'aria (funzionamento/stoccaggio/trasporto) | Dal 10% al 95%, senza condensa (DIN EN 61131-2) |
| Pressione dell'aria (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m, DIN EN 61131-2) |
| Conformità RoHS | Conforme con esenzione (7a, 7cI) |
| REACH SVHC | Piombo 7439-92-1 |
| Impronta Carbonica del Prodotto | 8.684 kg CO₂ eq. (dalla culla al cancello) |
| Approvazioni / certificazioni | CE, UKCA, cULus (E141197), cULusEX (E223527), ATEX, IECEx, ClassNK, ABS, DNV, KoreaCert, conforme RoHS |
| Condizione | Nuovo — in confezione originale (OVP) |
Applicazioni
- Acquisizione di segnali sensore NPN (commutazione N) ad alta densità nell'ingegneria di macchine e impianti — 16 canali in un singolo modulo largo 11,5 mm ricevono segnali di controllo binari da interruttori di prossimità NPN, trasmettitori e interruttori conformi a IEC 61131-2 Tipo 1 e Tipo 3, minimizzando lo spazio nell'armadio in architetture I/O decentralizzate
- Applicazioni che richiedono una protezione affidabile dell'ingresso — la protezione da inversione di polarità integrata salvaguarda il modulo e i sensori collegati contro cablaggi errati, mentre il filtro di ingresso da 3 ms sopprime il rumore del segnale e il rimbalzo dei contatti per un'acquisizione di segnali digitali stabile e affidabile in ambienti industriali esigenti
- Stazioni di ingresso ad alto numero di canali con cablaggio unipolare semplice — i morsetti PUSH IN accettano conduttori da 0,14 mm² a 1,5 mm² senza attrezzi, consentendo un cablaggio sul campo rapido e senza errori di tutti i 16 canali e riducendo i tempi di messa in servizio in compiti di integrazione di sensori su larga scala
- Stazioni I/O miste con impatto minimo sul ciclo fieldbus — con un consumo di corrente del bus di sistema di soli 8 mA e meno di 15 mA dal percorso di corrente di ingresso, il modulo si combina in modo efficiente con moduli I/O digitali e analogici u-remote su tutte le stazioni di testa fieldbus supportate, inclusi PROFINET, EtherCAT, PROFIBUS e CC-Link IE TSN
- Installazioni in aree pericolose e marine — le certificazioni ATEX, IECEx, ClassNK, ABS e DNV rendono il modulo adatto per stazioni di ingresso decentralizzate con rating di sicurezza in applicazioni offshore, marine e in zona Ex all'interno della piattaforma u-remote
