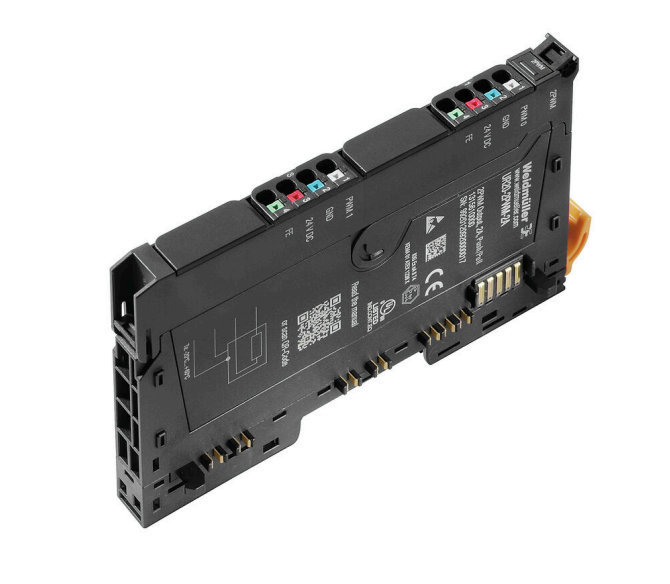

Weidmüller UR20-2PWM-PN-2A
Aggiungi al carrello per visualizzare il costo di spedizione stimato.
Weidmüller UR20-2PWM-PN-2A / Lenze W570-C-PW-002 — Modulo di modulazione della larghezza di impulso a 2 canali, push/pull, 2 A per canale, IP20, sistema u-remote, numero d'ordine 1315610000. Un modulo PWM a 2 canali per il controllo di piccoli motori con un requisito di corrente da 0,5 A a 2 A, nonché di valvole a farfalla, con frequenze di commutazione fino a 40 kHz. Il modulo può essere commutato in modalità di controllo motore con stadi di uscita push/pull, ad esempio per cambiare la direzione di rotazione. Con design modulare, elettronica scambiabile e morsettiera innestabile rimovibile, l'elettronica del modulo alimenta gli attuatori collegati dal percorso della corrente di uscita (UOUT).
Disponibile a magazzino — spedizione entro 3 giorni dal pagamento.
Panoramica del prodotto
| Produttore | Weidmüller Interface GmbH & Co. KG |
| Tipo | UR20-2PWM-PN-2A |
| Numero d'ordine | 1315610000 |
| GTIN (EAN) | 4050118118605 |
| Riferimento di sistema | Lenze W570-C-PW-002 |
| Tipo di prodotto | Modulo I/O remoto, IP20, Segnali digitali, Modulo speciale, PWM, 2 A per canale |
| Numero di uscite digitali | 2 |
| Tipo di uscita | DO PWM push/pull |
| Corrente di uscita per canale, max. | 2000 mA |
| Corrente di uscita per modulo, max. | 4000 mA |
| Frequenza di commutazione | Statica, 6 Hz–40 kHz (carico resistivo, induttivo e lampada) |
| Fattore di servizio dell'impulso | 0–100% push/pull o push, parametrizzabile |
| Risoluzione | 32 Bit |
| Tempo di risposta max. | 100 ns |
| A prova di cortocircuito | Sì |
| Diagnostica del modulo | Sì |
| Diagnostica del singolo canale | No |
| Collegamento dell'attuatore | 2 fili, 3 fili, 3 fili + PE |
| Larghezza dei dati | 2 Byte di ingresso, 12 Byte di uscita |
| Sezione del filo | 0.14 mm²–1.5 mm² (AWG 26–16), rigido e a fili sottili |
| Tipo di connessione | PUSH IN |
| Tensione di alimentazione | 24 V DC +20% / –15%, tramite bus di sistema |
| Consumo di corrente (Isys) | 8 mA tipico |
| Consumo di corrente (IOUT) | 40 mA |
| Isolamento galvanico | 500 V DC tra i percorsi di corrente |
| Protocolli Fieldbus | PROFINET IRT/RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN |
| Velocità bus di sistema | max. 48 Mbit/s |
| Tipo di modulo | Modulo funzionale |
| Interfaccia | Bus di sistema u-remote |
| Montaggio | Guida DIN TS 35 |
| Temperatura operativa | –20°C a +60°C |
| Temperatura di stoccaggio | –40°C a +85°C |
| Dimensioni (L × A × P) | 11.5 mm × 120 mm × 76 mm |
| Peso netto | 84 g |
| Grado di infiammabilità UL 94 | V-0 |
| Grado di inquinamento | 2 |
| Resistenza alle vibrazioni | 5 Hz ≤ f ≤ 8.4 Hz: ampiezza 3.5 mm; 8.4 Hz ≤ f ≤ 150 Hz: accelerazione 1 g (IEC 60068-2-6) |
| Urto | 15 g su 11 ms, onda semi-sinusoidale (IEC 60068-2-27) |
| Conformità RoHS | Conforme con esenzione (7a, 7cI) |
| REACH SVHC | Piombo 7439-92-1, Triossido di diboro 1303-86-2, Monossido di piombo 1317-36-8 |
| Impronta Carbonio del prodotto | 8.310 kg CO₂ eq. (dalla culla al cancello) |
| Approvazioni / certificazioni | CE, UKCA, cULus (E141197), cULusEX (E223527), ATEX, IECEx, ClassNK, DNV, KR, ABS, KoreaCert, conforme RoHS |
| Condizione | Nuovo — nella confezione originale (OVP) |
Applicazioni
- Controllo PWM di piccoli motori (da 0.5 A a 2 A) e valvole a farfalla con frequenze di commutazione fino a 40 kHz nei sistemi di automazione di macchine e processi
- Controllo della direzione del motore tramite stadi di uscita push/pull in architetture I/O remote distribuite
- Uscita PWM a 2 canali salvaspazio in un modulo guida DIN compatto largo 11.5 mm con cablaggio PUSH IN per installazioni dove la densità dei canali è critica
- Installazioni in aree pericolose (ATEX/IECEx) che richiedono moduli funzionali certificati con approvazioni marine (ABS, ClassNK, DNV, KR)
