NUOVO

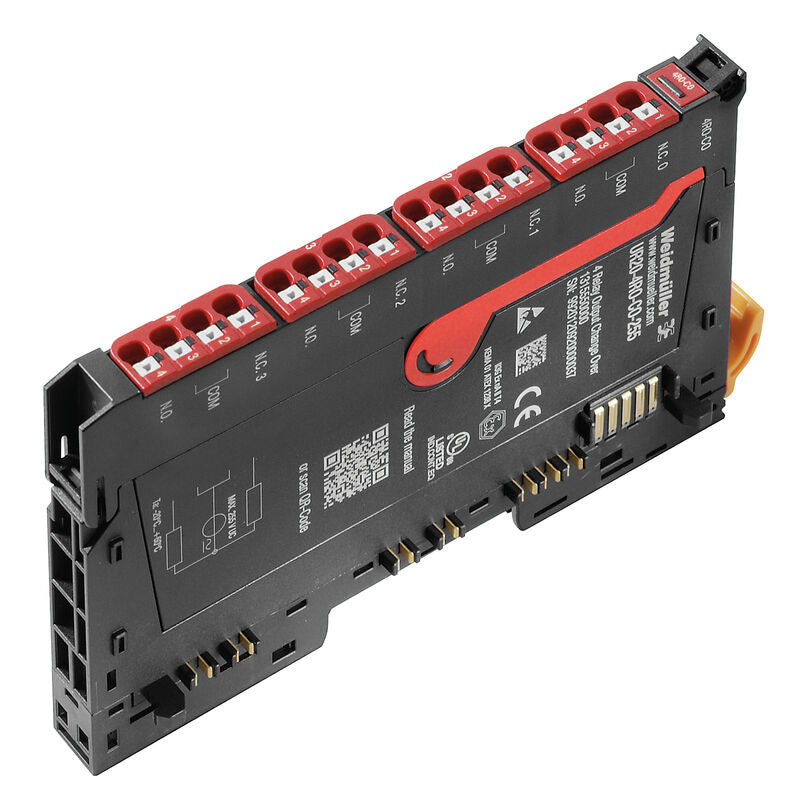

Weidmüller UR20-4RO-CO-255
Prezzo standard
€74,99
Prezzo standard
-40%
€124,99
Prezzo di vendita
€74,99
Spedizione finale
calcolato al momento del pagamento.
Aggiungi al carrello per visualizzare il costo di spedizione stimato.
Aggiungi al carrello per visualizzare il costo di spedizione stimato.
Weidmüller UR20-4RO-CO-255 / Lenze W560-C-2A-007 — modulo di uscita a relè, 4 canali, contatto CO, tensione di commutazione 255 V UC, corrente di commutazione 5 A, 24 V DC, PUSH IN, IP20, sistema u-remote, codice 1315550000. Un modulo di uscita a relè a 4 canali per il sistema u-remote, dotato di quattro contatti CO (contatto in scambio) e progettato per applicazioni con attuatori ad alta potenza. Ogni contatto relè è ottimizzato per una tensione di commutazione massima di 255 V UC (UL: 277 V AC/DC) e una corrente di commutazione massima di 6 A per canale, con una capacità totale del modulo di 24 A. L'elettronica del modulo alimenta gli attuatori collegati dal percorso di corrente di uscita (UOUT). Compatibile con tutte le stazioni di testa fieldbus u-remote.
Disponibile in magazzino — spedizione entro 3 giorni dal pagamento.
Panoramica del prodotto
| Produttore | Weidmüller Interface GmbH & Co. KG |
| Tipo | UR20-4RO-CO-255 |
| Numero d'ordine | 1315550000 |
| GTIN (EAN) | 4050118118490 |
| Riferimento di sistema | Lenze W560-C-2A-007 |
| Tipo di prodotto | Modulo I/O remoto, IP20, Segnali digitali, Uscita, Relè, Connessione PUSH IN |
| Tipo di modulo | Modulo di uscita digitale — relè a 4 canali, contatto CO |
| Numero di canali relè | 4 |
| Numero di uscite digitali (contatti) | 8 (NA + NC per canale) |
| Tipo di contatto | CO (contatto in scambio) |
| Tensione di commutazione, max. | 255 V UC (UL: 277 V AC/DC) |
| Corrente di uscita per canale, max. | 6 A |
| Corrente di uscita per modulo, max. | 24 A |
| Frequenza di commutazione max. | 5 Hz |
| Tempo di risposta max., alto | 20 ms |
| Tempo di risposta max., basso | 20 ms |
| A prova di cortocircuito | No (tipo di contatto relè) |
| Senza feedback | Sì |
| Derating | >55°C / 80% @ 60°C |
| Diagnosi del modulo | Sì |
| Diagnosi canale singolo | No |
| Dati di processo | 4 Bit |
| Dati diagnostici | 1 Bit |
| Connessione possibile | Monofilo, 2 fili |
| Tensione di alimentazione | 24 V CC +20% / –15%, tramite bus di sistema |
| Consumo di corrente da Isys, tip. | 8 mA |
| Consumo di corrente da IOUT | <15 mA |
| Isolamento galvanico | 500 V CC tra i percorsi di corrente |
| Tipo di connessione | PUSH IN |
| Sezione del filo | 0.14 mm²–1.5 mm² (AWG 26–16), rigidi e a trefoli fini |
| Protocolli Fieldbus | PROFINET IRT/RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN, IEC 61162-450 |
| Interfaccia | Bus di sistema u-remote |
| Velocità di trasmissione, max. | 48 Mbit/s |
| Montaggio | Guida DIN TS 35 |
| Temperatura operativa | da –20°C a +60°C |
| Temperatura di stoccaggio | da –40°C a +85°C |
| Dimensioni (L × A × P) | 11.5 mm × 120 mm × 76 mm |
| Dimensioni di montaggio – altezza | 128 mm |
| Peso netto | 119 g |
| Classe di infiammabilità UL 94 | V-0 |
| Grado di inquinamento | 2 |
| Tensione di prova | 500 V |
| Categoria di sovratensione | II |
| Resistenza alle vibrazioni | 5 Hz ≤ f ≤ 8.4 Hz: ampiezza 3.5 mm; 8.4 Hz ≤ f ≤ 150 Hz: accelerazione 1 g (IEC 60068-2-6) |
| Urto | 15 g su 11 ms, onda sinusoidale semipiana (IEC 60068-2-27) |
| Umidità dell'aria (funzionamento/stoccaggio/trasporto) | 10% al 95%, senza condensa (DIN EN 61131-2) |
| Pressione dell'aria (funzionamento) | ≥ 795 hPa (altezza ≤ 2000 m, DIN EN 61131-2) |
| Conformità RoHS | Conforme con esenzione (7a, 7cI) |
| REACH SVHC | Piombo 7439-92-1, Triossido di diboro 1303-86-2, Monossido di piombo 1317-36-8 |
| Impronta ecologica del prodotto | 8.503 kg CO₂ eq. (dalla culla al cancello) |
| Approvazioni / certificazioni | CE, UKCA, cULus (E141197), cULusEX (E223527), ATEX, IECEx, ClassNK, DNV, KR, ABS, KoreaCert, conforme RoHS |
| Condizione | Nuovo — nella confezione originale (OVP) |
Applicazioni
- Commutazione di attuatori CA e CC ad alta potenza dove le uscite a semiconduttore sono insufficienti — ogni contatto CO gestisce fino a 6 A a 255 V UC, rendendo il modulo adatto per la commutazione diretta di motori, elementi riscaldanti, contattori, elettrovalvole e altri carichi ad alta corrente o a tensione di rete senza relè intermedi aggiuntivi
- La topologia del contatto in scambio (CO) consente sia circuiti di carico normalmente aperti che normalmente chiusi per canale, consentendo strategie di cablaggio fail-safe e commutazione bidirezionale nella stessa posizione del modulo
- Ambienti di carico CA/CC misti in cui un singolo modulo deve commutare carichi a diverse tensioni o tipi di corrente — il contatto relè è insensibile alla tensione e alla polarità fino alla tensione di commutazione nominale, a differenza dei moduli di uscita a stato solido
- Applicazioni che richiedono isolamento galvanico tra il circuito di controllo u-remote e il circuito di carico commutato, fornendo immunità al rumore e protezione intrinseche in ambienti industriali elettricamente esigenti
- Installazioni in aree pericolose (ATEX/IECEx) e applicazioni marine che richiedono moduli di uscita a relè certificati con approvazioni ABS, ClassNK, DNV e KR
