TS3USB3000RSER Texas Instruments commutateur USB 2.0 DPDT haute vitesse 3000pcs
Texas Instruments TS3USB3000RSER — commutateur DPDT haute vitesse USB 2.0 et MHL à 6,1 GHz, 2,3–4,8 V, UQFN à 10 broches, code date 2250. Multiplexeur double pôle, double direction combinant un commutateur USB 2.0 haute vitesse (480 Mbit/s) et un commutateur Mobile High-Definition Link (MHL) dans un boîtier unique de 1,5 mm × 2 mm. Bidirectionnel, avec une bande passante de 6,1 GHz sur les deux voies, des entrées de commande compatibles 1,8 V, une tolérance aux surtensions jusqu’à 5,5 V sur toutes les broches d’E/S et une protection IOFF qui force toutes les broches en haute impédance lorsque le circuit n’est pas alimenté — idéal pour partager un seul connecteur Micro-USB entre les données USB et la vidéo MHL.
Disponible en stock — bobine complète de 3000 pièces, expédition dans les 3 jours suivant le paiement.

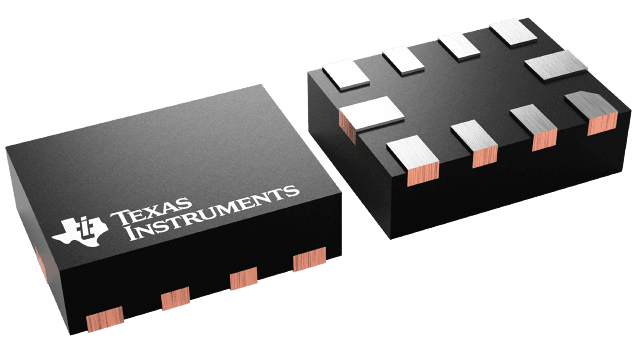

Veuillez noter que l’image est fournie à titre indicatif uniquement
Présentation du produit
| Référence | TS3USB3000RSER |
| Code date | 2250 |
| Quantité | 3000 pièces — bobine complète |
| Type de produit | Commutateur haute vitesse DPDT USB 2.0 / MHL |
| Configuration du commutateur | Double pôle, double direction (DPDT), bidirectionnel |
| Boîtier | UQFN à 10 broches (RSE), 1,5 mm × 2 mm |
| Tension d’alimentation | 2,3 V à 4,8 V |
| Bande passante (−3 dB) | 6,1 GHz (voies USB et MHL) |
| RÀ l’état passant — Commutateur USB | 4,6 Ω typique / 7,5 Ω maximum |
| RÀ l’état passant — Commutateur MHL | 5,7 Ω typique / 9,5 Ω maximum |
| Courant d’alimentation | 30 µA typique ; 5 µA en mode basse consommation (Hi-Z) |
| Entrées de commande (SEL, OE) | Compatible 1,8 V |
| Tolérance aux surtensions | Jusqu’à 5,5 V sur toutes les broches d’E/S ; 9 V sur les broches D+/− |
| Protection contre les décharges électrostatiques | ±3,5 kV HBM ; ±1 kV CDM |
| Température de fonctionnement | −40 °C à +85 °C |
| RoHS / Écologique | Conforme (RoHS et sans Sb/Br) |
| État | Neuf — emballage d’origine scellé |
Applications
- Conceptions à connecteur Micro-USB partagé acheminant à la fois les données USB 2.0 et les signaux vidéo MHL
- Smartphones, tablettes et appareils mobiles dotés d’un nombre limité de ports USB
- Appareils photo numériques et instruments portables nécessitant une commutation de signaux à grande vitesse
- Conceptions de hubs USB et de contrôleurs multiplexant les signaux entre plusieurs bus ou processeurs
Expédition
- Expédition dans les 3 jours suivant le paiement
- Emballage sécurisé pour une livraison en toute sécurité
- Livraison gratuite en Allemagne
Garantie et conformité
- Garantie de 12 mois incluse
- Le produit est entièrement conforme aux normes industrielles de l’UE
- Facture TVA incluse avec chaque commande
(GPSR (UE) 2023/988) : contactez-nous pour obtenir les coordonnées de contact relatives à la sécurité du produit du fabricant/de la partie responsable dans l’UE.
